老熟妇视频,国产在线费视频,一级黄片免费视频播放,污avsm在线观看

浙江國檢檢測

首頁 檢測百科

合金螺栓金相淬火分析

2020-06-02 13:57:06

(1)  2A01合金螺栓

A.  2A01合金螺栓金相組織，見圖5-27。

圖5-27 2A01合金螺栓淬火時(shí)效金相組織 400×


圖5-27   2A01合金螺栓淬火時(shí)效金相組織 400×

B.  2A01合金螺栓熱處理工藝

淬火：鋁合金淬火爐，498℃40min，流動水冷

時(shí)效：自然時(shí)效4晝夜


(2)2A10合金螺栓

A.2A10合金螺栓金相組織，圖5-28。

         2A10合金螺栓淬火時(shí)效金相組織 400×

圖5-28  2A10合金螺栓淬火時(shí)效金相組織 400×

B. 2A10合金螺栓熱處理工藝

淬火：鋁合金淬火爐，547℃×50min，流動水冷

時(shí)效：75℃×24h


（3） 2A11合金螺栓

A.  2A11合金螺栓金相組織，見圖5-29(a,b)。

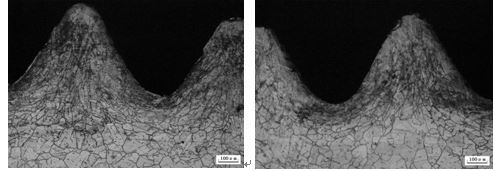

 GH4169螺栓滾壓加工后的晶粒流線組織

 a     200×                     b       400×

圖5-29   2A11合金螺栓淬火時(shí)效金相組織

B.  2A11合金螺栓熱處理工藝

淬火：鋁合金淬火爐，498℃  60min，流動水冷

時(shí)效：自然時(shí)效4晝夜

(4) 7075合金螺栓

A. 7505合金螺栓金相組織，見圖5-30（a，b）。

 合金螺栓淬火金相組織

圖5-30 7505合金螺栓淬火金相組織

B.7075合金螺栓（T73狀態(tài)）熱處理工藝：

淬火：鋁合金淬火爐，477℃×100min，流動水冷

微信關(guān)注圖
