（1）42CrMo鋼雙頭螺柱應(yīng)力腐蝕斷口形貌

螺柱在螺紋收尾處的牙底斷裂，斷口微觀形貌為沿晶、穿晶混合斷口,有較多二次裂紋，并有被腐蝕的區(qū)域。裂源區(qū)為顏色較深無(wú)光澤的腐蝕區(qū)域，擴(kuò)展區(qū)微觀形貌為準(zhǔn)解理及少量二次裂紋，瞬斷區(qū)呈韌窩形貌，呈應(yīng)力腐蝕斷口特征。

由于在工作環(huán)境中螺柱受到腐蝕，其應(yīng)力集中處產(chǎn)生了應(yīng)力腐蝕裂紋，應(yīng)力腐蝕裂紋的兩側(cè)成為腐蝕區(qū)域，顏色較深無(wú)光澤；裂紋進(jìn)一步擴(kuò)展雙頭螺柱斷裂，見(jiàn)圖9-82、圖9-83和圖9-84。

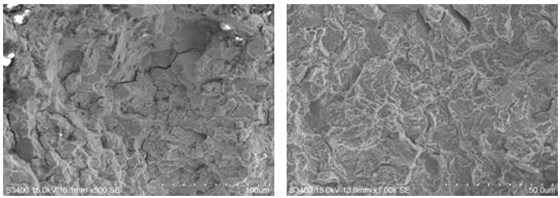

圖9-82 裂源區(qū)電鏡形貌 圖9-83擴(kuò)展區(qū)微觀形貌

圖9-84 瞬斷區(qū)微觀形貌
