結(jié)構(gòu)鋼螺栓的金相分析與熱處理工藝

來(lái)源：國(guó)檢檢測(cè) 查看手機(jī)網(wǎng)址

掃一掃!

掃一掃!

瀏覽：- 發(fā)布日期：2020-06-01 16:15:29【大中小】

結(jié)構(gòu)鋼螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓，調(diào)質(zhì)金相組織為回火索氏體，見(jiàn)圖5-1。

30CrMnSiA螺栓調(diào)質(zhì)后的金相組織

圖5-1 30CrMnSiA螺栓調(diào)質(zhì)后的金相組織

B. 30CrMnSiA螺栓熱處理工藝

淬火：鹽浴加熱，900℃ 10min

回火：堿浴或硝鹽浴加熱，500℃ 40min，水冷

(2) 40CrNiMoA螺栓

A. 40CrNiMoA螺栓調(diào)質(zhì)金相組織為回火索氏體，見(jiàn)圖5-2。

40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×

圖5-2 40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×

B. 40CrNiMoA螺栓熱處理工藝

淬火：鹽浴加熱，850℃ 10min，油冷

回火：堿浴加熱，530℃ 40min，水冷

(3) 18Cr2Ni4WA螺栓

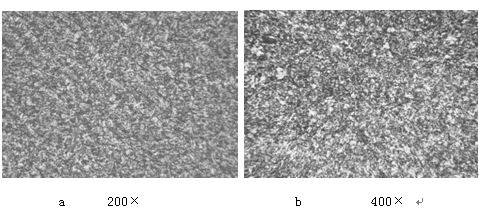

A. 18Cr2Ni4WA螺栓產(chǎn)品金相組織為回火索氏體，見(jiàn)圖5-3(a,b)。

18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織

圖5-3 18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織

B. 18Cr2Ni4WA螺栓熱處理工藝

淬火：真空爐加熱，860℃×60min，油冷

回火：真空爐加熱，550±20℃×120min，氣冷

(4) ML16CrSiNiA螺栓金相組織和熱處理工藝

A. ML16CrSiNiA螺栓金相組織為回火索氏體，見(jiàn)圖5-6。

ML16CrSiNiA螺栓調(diào)質(zhì)金相組織400×

B. ML16CrSiNiA螺栓熱處理工

淬火：真空爐加熱，925℃ 80min，油冷

回火：真空爐加熱，460℃ 120min，油冷

微信關(guān)注圖

【本文標(biāo)簽】：螺栓金相分析螺栓熱處理金相分析金相分析檢驗(yàn)檢測(cè)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
