螺栓斷裂銹蝕金相分析
B7M等級螺栓,規格為1″-8×160mm，42CrMo鋼制作，表面處理為銀白色電鍍鋅，螺栓在使用過程中發生斷裂。
試驗過程與結果

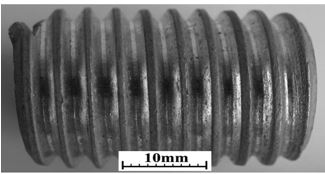

斷裂件宏觀檢查，螺栓斷裂位置在螺紋處，斷裂處有明顯的塑性變形，見圖16-48。
圖16-48 螺栓斷裂件宏觀形貌
斷裂件斷口已銹蝕，斷面平坦，斷口附近無明顯塑性變形，但仍可分辨銹蝕之前斷口顏色呈灰色，有明顯的撕裂脊，呈放射狀花樣，放射線從中心向四周發射，見圖16-49。
圖16-49 斷口宏觀形貌
圖16-50 斷口解理形貌 圖16-51 斷口解理＋韌窩形貌
（1） 掃描電鏡觀察
（2） 對斷口采用掃描電鏡觀察： 整個斷口基本上以解理為主，還有少量韌窩，微觀形貌見圖16-50、圖16-51。
（2）低倍缺陷檢查
對螺栓橫截面試樣進行酸浸試驗，發現螺栓存在中心疏松，見圖16-52.
對螺栓縱截面試樣進行酸浸試驗，部分金相試樣在螺紋處的內部至少有2個垂直軸線的橫向裂紋，見圖16-53。
打開橫向裂紋，發現其橫向裂紋的面積已基本占據了整個橫截面，其形態與（圖16-49所示）斷裂件斷口十分相似。

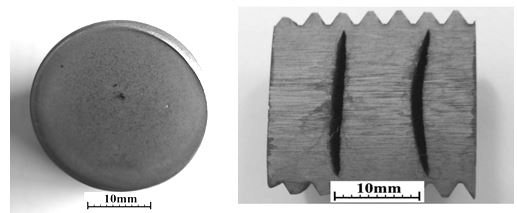

圖16-52 螺栓中心疏松 圖16-53 螺栓縱截面低倍缺陷
（3） 金相檢查
分別取螺栓縱截面和橫截面制成金相試樣，進行顯微組織檢查，組織中存在嚴重偏析，致使顯微組織不均勻，見圖16-54。
對螺栓螺紋根部附近的組織進行了觀察，未發現脫碳現象，見圖16-55。
螺栓顯微組織為回火索氏體組織，見圖16-56
組織中含有較嚴重的夾雜物，依照《GB/T 10561-2005》標準，氧化物類夾雜物級別為粗系2.5級，其形態分布見圖16-57。
（3） 金相檢查
分別取螺栓縱截面和橫截面制成金相試樣，進行顯微組織檢查，組織中存在嚴重偏析，致使顯微組織不均勻，見圖16-54。
對螺栓螺紋根部附近的組織進行了觀察，未發現脫碳現象，見圖16-55。
螺栓顯微組織為回火索氏體組織，見圖16-56
組織中含有較嚴重的夾雜物，依照《GB/T 10561-2005》標準，氧化物類夾雜物級別為粗系2.5級，其形態分布見圖16-57。
圖16-56回火氏體組織500X 圖16-57夾雜物組織形態100X
