鈦合金螺栓金相組織分析

來(lái)源：國(guó)檢檢測(cè) 查看手機(jī)網(wǎng)址

掃一掃!

掃一掃!

瀏覽：- 發(fā)布日期：2020-06-02 13:37:30【大中小】

TC4、TC6、TC16等鈦合金螺栓的金相組織都為α＋β兩相組織，退火組織的α量多，熱處理固溶＋時(shí)效后的α量比退火組織的α量要少一些。

(1) TC4鈦合金螺栓

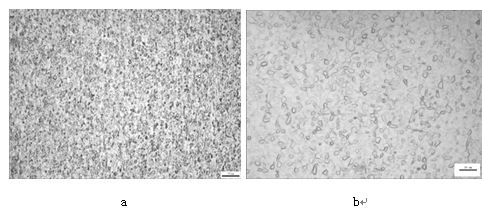

A. TC4鈦合金螺栓金相組織為α＋β，見圖5-24（a 100×，b 500×）。

TC4螺栓固溶時(shí)效金相組織

圖5-24 TC4螺栓固溶時(shí)效金相組織

B. TC4鈦合金螺栓熱處理工藝

退火：780℃ 2h，氬氣或氮?dú)饫鋮s

固溶：955℃ 1h，流動(dòng)凈水冷卻

時(shí)效：540℃ 6h，氬氣或氮?dú)饫鋮s

(2) TC6鈦合金螺栓

A. TC6鈦合金螺栓退火金相組織為α＋β，見圖5-25。

TC6鈦合金螺栓退火金相組織100×

圖5-25 TC6鈦合金螺栓退火金相組織100×

B. TC6鈦合金螺栓熱處理工藝

等溫退火：870℃ 1h，隨爐冷至650℃保溫2 h，氮?dú)饫鋮s

(3) TC16鈦合金螺栓

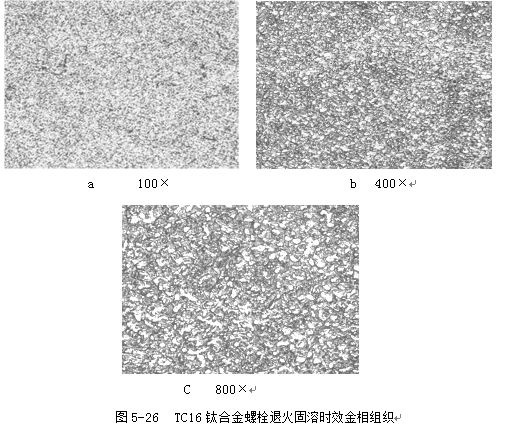

A. TC16鈦合金螺栓金相組織為α＋β，見圖5-26 （a、b、c）。

TC16鈦合金螺栓退火固溶時(shí)效金相組織

B. TC16鈦合金螺栓熱處理工藝

退火：780℃ 2h，氬氣或氮?dú)饫鋮s

固溶：800℃ 1.5h，流動(dòng)凈水冷卻

時(shí)效：540℃ 8h，氬氣或氮?dú)饫鋮s

微信關(guān)注圖

下一篇：合金螺栓金相淬火分析上一篇：高溫合金螺栓熱處理工藝金相分析

【本文標(biāo)簽】：鈦合金螺栓檢測(cè) 螺栓金相分析鈦合金螺栓金相測(cè)試
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
