特種自鎖螺母與鍍鋅螺栓金相工藝分析

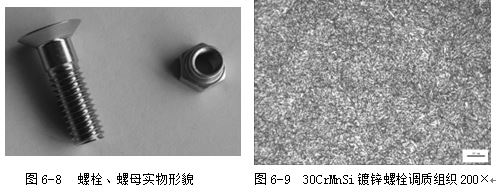

（1） 30CrMnSi鍍鋅螺栓；30CrMnSi自鎖螺母形貌見圖6-8。
（2）30CrMnSi鍍鋅螺栓金相組織與熱處理工藝
30CrMnSi鍍鋅螺栓熱處理后的金相組織為回火索氏體組織 ，見圖6-9。
30CrMnSi鍍鋅螺栓熱處理：
淬火：鹽浴爐900℃ 保溫10min，油冷；
回火：520℃ 保溫40min，水冷。
（3） 30CrMnSi自鎖螺母金相組織與熱處理
30CrMnSi自鎖螺母熱處理后的金相組織為回火索氏體組織 ，見圖6-10
圖 6-10 30CrMnSi自鎖螺母調(diào)質(zhì)金相組織 100×
30CrMnSi自鎖螺母熱處理工藝：
淬火：鹽浴爐 900℃ 18min，
回火： 堿浴爐 500℃ 30min
下一篇：壓彈簧圈金相分析及熱處理工藝
上一篇：成品異型螺母熱處理工藝與金相分析
浙公網(wǎng)安備 33042402000106號(hào)
