結構鋼螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓，調質金相組織為回火索氏體，見圖5-1。

圖5-1 30CrMnSiA螺栓調質后的金相組織

B. 30CrMnSiA螺栓熱處理工藝

淬火：鹽浴加熱，900℃ 10min

回火：堿浴或硝鹽浴加熱，500℃ 40min，水冷

(2)  40CrNiMoA螺栓

A. 40CrNiMoA螺栓調質金相組織為回火索氏體，見圖5-2。

圖5-2   40CrNiMoA合金螺栓調質金相組織400×

B. 40CrNiMoA螺栓熱處理工藝

淬火：鹽浴加熱，850℃ 10min，油冷

回火：堿浴加熱，530℃  40min，水冷

(3)  18Cr2Ni4WA螺栓

A. 18Cr2Ni4WA螺栓產品金相組織為回火索氏體，見圖5-3(a,b)。

a       200×                         b           400×

圖5-3   18Cr2Ni4WA螺栓調質金相組織

B. 18Cr2Ni4WA螺栓熱處理工藝

淬火：真空爐加熱，860℃×60min，油冷

回火：真空爐加熱，550±20℃×120min，氣冷

(4)  ML16CrSiNiA螺栓金相組織和熱處理工藝

A.  ML16CrSiNiA螺栓金相組織為回火索氏體，見圖5-6。

圖5-6  ML16CrSiNiA螺栓調質金相組織400×

B.  ML16CrSiNiA螺栓熱處理工

淬火：真空爐加熱，925℃  80min，油冷

回火：真空爐加熱，460℃  120min，油冷

  不銹鋼螺栓

(1) 1Cr11Ni2W2MoV螺栓

A. 1Cr11Ni2W2MoV螺栓金相組織為回火索氏體，見圖5-7。

               圖5-7   1Cr11Ni2W2MoV螺栓淬火高溫回火金相組織 200×

B. 1Cr11Ni2W2MoV螺栓熱處理工藝

淬火：真空爐加熱，1000℃  60min，油冷

回火：真空爐加熱，550℃   120min，氣冷

(2) 1Cr12Ni2WMoVNb不銹鋼螺栓

A.1Cr12Ni2WMoVNb螺栓金相組織為索氏體，見圖5-8。

圖5-8  1Cr12Ni2WMoVNb螺栓淬火回火金相組織  200×

B. 1Cr12Ni2WMoVNb合金螺栓熱處理工藝

淬火：      真空爐加熱，1120℃   60min，油冷

回火：      真空爐加熱，670℃    90min，氣冷

穩定化回火：真空爐加熱，450℃    120min，氣冷

(3) 1Cr18Ni9Ti螺栓

A.1Cr18Ni9Ti螺栓金相組織為奧氏體，見圖5-9。

圖5-9  1Cr18Ni9Ti螺栓固溶處理金相組織 200×

B. 1Cr18Ni9Ti螺栓熱處理工藝

淬火：真空爐加熱，1070℃  60 min，空冷

(4)  3Cr13不銹鋼螺栓

A. 3Cr13螺栓金相組織為回火索氏體，見圖5-10。

圖5.10   3Cr13螺栓調質金相組織200×

B. 3Cr13螺栓熱處理工藝

淬火：真空爐加熱，1030℃  80min，油冷

回火：堿浴加熱，  600±30℃  60min，水冷

(5)  Cr17Ni2不銹鋼螺栓

Cr17Ni2不銹鋼螺栓金相組織為索氏體＋鐵素體，見圖5-11。

圖5-11  Cr17Ni2螺栓調質金相組織

B. Cr17Ni2螺栓熱處理工藝

淬火：真空爐加熱，1030℃  80min，油冷

回火：真空爐加熱，530℃   60min，水冷

A286合金螺栓金相組織與熱處理工藝

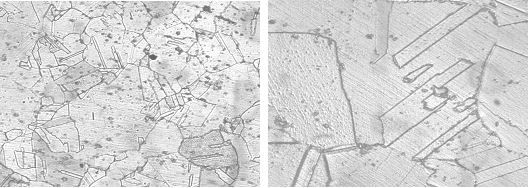

A.  A286合金螺栓金相組織，晶粒度為8級，見圖5-12(a,b)。

            a        100×                       b        400×

圖5-12 A286螺栓固溶時效金相組織

B. A286合金螺栓熱處理工藝

                   固溶：890℃×1.5h，油冷

時效：720℃×16h，氣冷。

(2) GH2132合金螺栓

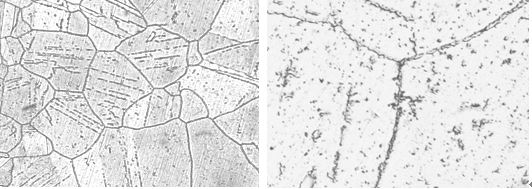

A. GH2132合金螺栓金相組織，晶粒度為5～6級，見圖5-13(a,b)。

a      100×                     b      400×

圖5-13  GH2132螺栓固溶時效金相組織

B.  GH2132螺栓熱處理工藝

固溶：980℃     1.5h， 油冷

時效：720℃     16～20h， 氣冷

(3)  GH159 合金螺栓

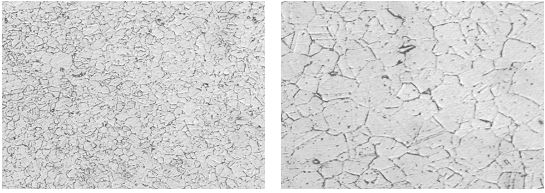

A. GH159合金螺栓金相組織，晶粒度為3～4級，見圖5-14(a,b)。

a        100×                             b       400×

圖5-14  GH159螺栓時效金相組織

B. GH159螺栓熱處理工藝

GH159螺栓的原材料為冷拉變形(48％),冷拉變形后不采用固溶工藝，直接加工產品然后時效。時效：663℃×4～4.5h，氣冷。

(4) GH80A合金螺栓

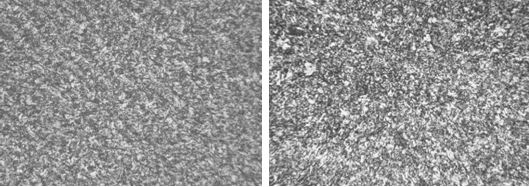

A. GH80A合金螺栓金相組織，晶粒度為4～5級，見圖5-15(a,b)。

a    100×                b        200×

圖5-15 GH80A螺栓固溶時效金相組織

B. GH80A螺栓熱處理工藝

固溶：1080℃保溫 8h，氣冷

時效：700℃保溫  16h，氣冷

(5)  GH141合金螺栓

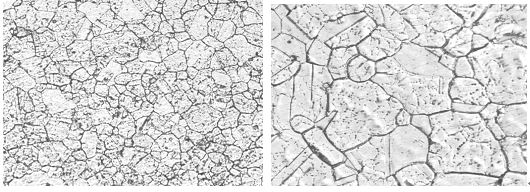

A. GH141合金螺栓金相組織，晶粒度為7～8級，見圖5-16(a,b)。

     a          100×                  b          400×

圖5-16   GH141螺栓固溶時效金相組織

B. GH141螺栓熱處理工藝

固溶：1030℃  1h，油冷或氣冷

時效：760℃   16h，氣冷

(6)  GH4698螺栓

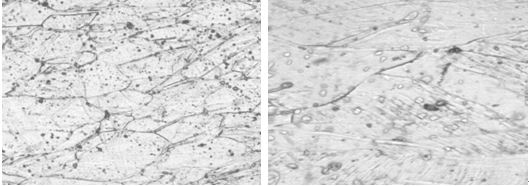

A. GH4698合金螺栓金相組織，晶粒度為3～4級，見圖5-17(a,b)。

a        100×                      b       400×

圖5-17  GH4698螺栓固溶時效金相組織

B. GH4698螺栓熱處理工藝

固溶：1100℃ 8h，氣冷+1000℃ 4h，氣冷

時效：770℃  16h，氣冷

(7)  GH4049螺栓

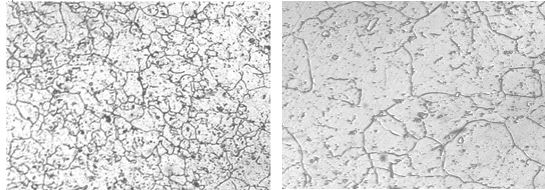

A. GH4049合金螺栓金相組織，晶粒度為3～4級，見圖5-18(a,b)。

a        100×                            b         800×

圖5-18  GH4049螺栓固溶時效金相組織

B. GH4049螺栓熱處理工藝

固溶：1050℃  1h，油冷或氣冷

時效：760℃   16h，氣冷

(8) GH3030合金螺栓

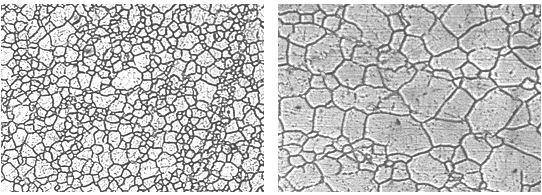

A. GH3030合金螺栓金相組織，晶粒度為6～7級，見圖5-19(a,b)。

a       100×                     b       400×

圖5-19 GH3030螺栓固溶時效金相組織

B. GH3030螺栓熱處理工藝

固溶：1030℃1h，油冷或氣冷

時效：760℃16h，氣冷

(9) GH4169合金螺栓

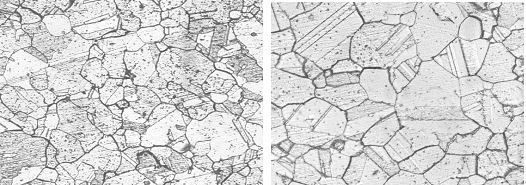

A. GH4169合金螺栓金相組織，晶粒度為6級，見圖5-21。

               圖5-21 GH4169螺栓固溶時效金相組織 100×

B. GH4169合金螺栓熱處理工藝

固溶：954℃ 1.5h，氣冷

時效：718℃保溫8 h，以56℃/h冷速冷到621℃保溫8 h，氣冷。

(10) GH738螺栓

A. GH738合金螺栓金相組織，晶粒度為5～6級，個別3級，見圖5-22。

圖5-22  GH738螺栓固溶時效金相組織100×

B. GH738合金產品熱處理工藝

固溶：1030℃   1h，油冷或氣冷

穩定化：850℃  4h，氣冷

時效：760℃    16h，氣冷

（11） GH4169螺栓螺紋滾壓加工后的晶粒流線組織

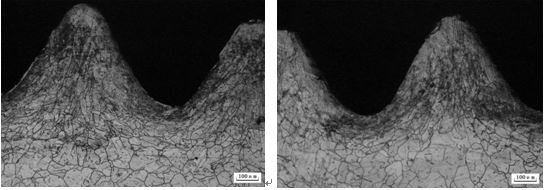

GH4169螺栓螺紋滾壓加工后，螺紋經滾壓加工造成晶粒組織因滾壓產生變形拉長，形成晶粒流線組織，見圖5-23 （a，b）。

  a                                   b

圖5-23    GH4169螺栓滾壓加工后的晶粒流線組織
