螺桿腐蝕形貌檢測
40Cr鋼螺桿，規格為M36，高頻感應線圈淬火+回火處理后檢查，發現螺桿表面有縱向裂紋，局部有螺紋脫落現象。
16.4.1 試驗過程與結果
對裂紋件宏觀檢查，裂紋沿螺桿縱向貫通螺桿，裂紋指向螺桿中心部位，縱向裂紋上螺紋有脫落，嚴重處有熔化金屬產物，如圖16-16、圖16-17。

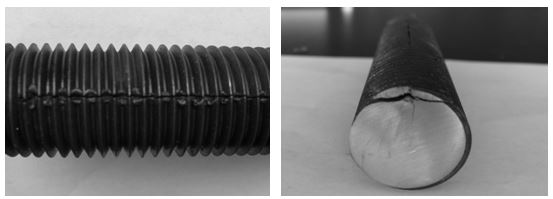

圖16-16螺桿缺陷宏觀形貌 圖16-17螺桿橫截面缺陷形貌
截取裂紋螺桿一段進行金相組織檢查：
在對螺桿試樣截面進行磨拋侵蝕的過程中，發現螺桿試樣截面接受侵蝕的能力不一樣。試樣截面的宏觀形貌上，外圈與內圈處有明顯的界線，出現不同的腐蝕顏色，見圖16-18。
圖16-18 截面侵蝕后宏觀形貌
對螺桿試樣截面進行金相制樣，顯微鏡觀察：
試樣截面外圈處的組織為回火索氏體＋鐵素體，見圖16-19；
試樣截面外圈向內至中心處的大部分組織為回火索氏體＋大塊狀鐵素體，見圖16-20

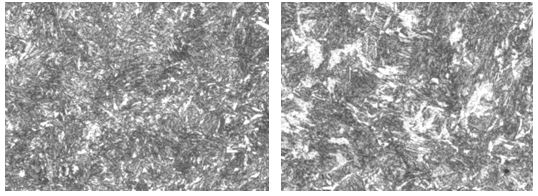

圖16-19 外圈處組織 500× 圖16-20中心處組織500×
裂紋處組織檢查，裂紋沿軸線方向分布，裂紋較粗大，內部有脫落晶粒，沿晶粒開裂有分支，屬過燒引起的晶界破壞，其組織形貌見圖16-21、圖16-22。

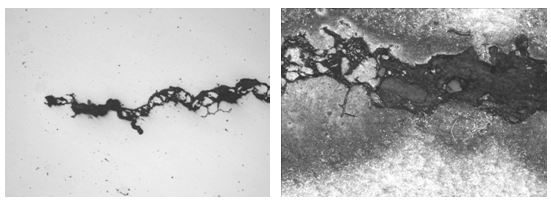

圖16-21 裂紋形貌 100× 圖16-22 裂紋放大形貌 500×
對螺桿進行直讀光譜化學成分分析，結果符合《GB/T 3077-1999》標準材料為40Cr鋼要求。
16.4.2 分析與討論
螺桿不存在混料問題。裂紋件橫截面組織有不同，外圈組織為保持回火索氏體，外圈內至中心的組織為回火索氏體＋大塊狀鐵素體，說明該螺桿高頻感應線圈淬火、回火處理工藝不當，螺桿淬火沒有淬透，中心大部分區域存在大塊狀鐵素體組織。
感應加熱的特性為，外圈升溫快，內部升溫慢（集膚效應）。并且隨著感應線圈電流頻率的升高，集膚效應越明顯，在高頻下工件感應電流透入深度只有幾個mm，造成螺桿淬火不充分，回火后產生幾種回火組織。
螺桿表面裂紋處局部有熔化金屬產物，造成局部螺紋有脫落，說明該螺桿高頻感應線圈淬火時，表面溫度過高。
從螺桿裂紋缺陷的兩側被燒熔及金屬熔化，裂紋口金屬脫落，說明在高頻感應線圈淬火、回火處理之前裂紋就已存在，螺桿已存在的裂紋，在高頻感應線圈淬火過程中因溫度急劇上升，產生過燒及金屬熔化，裂紋口熔化金屬脫落。
另外，螺桿高頻感應線圈淬火、回火處理，不會造成縱向裂紋；螺桿表面的沿軸線方向分布，無分支的裂紋，往往來源于原材料。
該螺桿的加工工藝很簡單，如果精度要求高的，先磨螺桿胚徑，然后采用專用滾絲機滾壓螺紋；精度要求不高的，采用原材料拉拔到胚徑尺寸，直接用專用滾絲機滾壓螺紋；加工過程不可能產生表面縱向裂紋。
從螺桿的加工過程和裂紋缺陷的形態，說明螺桿上的裂紋為原材料裂紋。螺桿表面存在
由于螺桿表面存在裂紋，在高頻感應線圈淬火、回火處理過程中，裂紋處電阻大，致使溫度急劇上升，使裂紋兩側產生過燒及金屬熔化，裂紋口熔化金屬脫落。
16.4.3 結論與啟示
（1）由于螺桿表面有原材料裂紋，在高頻感應線圈淬火、回火處理過程中，裂紋處電阻大，致使溫度急劇上升，產生過燒及金屬熔化，裂紋口熔化金屬脫落。
（2）高頻感應線圈淬火、回火處理過程中，要防止螺桿淬火不充分得到不合格的組織。
（3）螺桿投產前增加螺桿胚徑的表面質量檢查。
